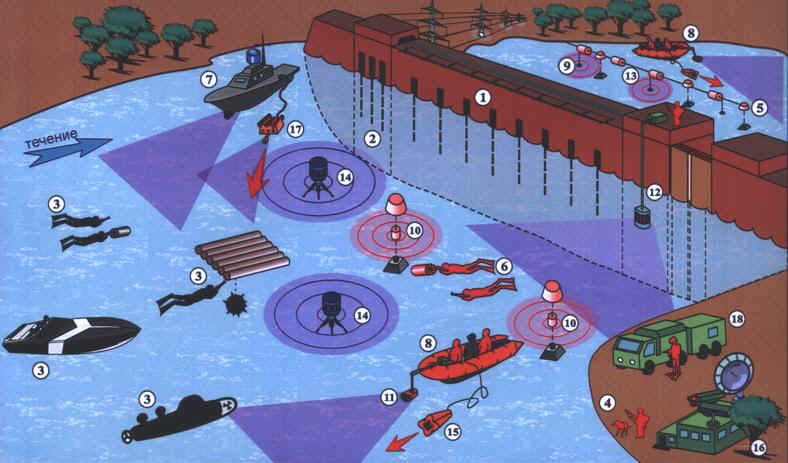

Схема организации охраны особо важных гидротехнических сооружений со стороны акватории

Условные обозначения

Объекты охраны

[1] персонал, территория и сооружения гидротехнического объекта
[2] акватория запретной зоны объекта

Вероятная модель нарушителя (диверсионного средства)

[3] диверсионно - террористическая группа боевых пловцов (одиночный пловец)
[3] диверсионно - террористическая группа подводных пловцов использующих одиночные (групповые) подводные средства движения
[3] мини - подводная лодка сдиверсионно-террористической группой боевых пловцов
[3] сплавляемые (самоходные управляемые) подводные минно-взрывные устройства
[3] диверсионно-террористическая группа на скоростном плавсредстве

Подразделения охраны

[4] береговой пост противодиверсионных сил и средств со специальным вооружением
[5] боновые заграждения и береговые средства заграждения
[6] водолазная (поисковая) группа подразделения охраны вооруженная специальным подводным оружием
[7] быстроходный катер подразделения охраны с бортовым специальным вооружением [8] маломерный быстроходный катер (жестко-надутая или надувная мотолодка) с водолазной группой

Средства обнаружения подводных (надводных) объектов, водолазного обеспечения и нелетального воздействия на подводных пловцов

[9] магнитометрическая станция обнаружения подводных объектов
[10] якорная погружная гидроакустическая станция (гидролокатор) кругового обзора
[11] малогабаритный переносной гидролокатор
[12] мобильная гидроакустическая станция (гидролокатор) направленного действия (секторного обзора)
[13] боновая гидроакустическая станция (гидролокатор) кругового обзора
[14] донная гидроакустическая станция кругового обзора
[15] подводный телеуправляемый аппарат нелетального воздействия на подводных пловцов
[16] мобильный береговой комплекс оборудованный радиолокационной станцией наблюдения за надводной обстановкой, аппаратурой визуального наблюдения, тепловизором и экранами отображения информации гидроакустических станций (гидролокаторов)
[17] подводный многоцелевой телеуправляемый аппарат с поисковым гидролокатором, манипулятором, аппаратурой видеоотображения и гидроакустической станцией нелетального воздействия (комплектуется по требованиям заказчика)
[18] специальная передвижная рекомпрессионная станция водолазов (ПРС-ВМ) с оборудованием для обеспечения водолазных работ на базе автомобиля повышенной проходимости КамАЗ или Урал.
